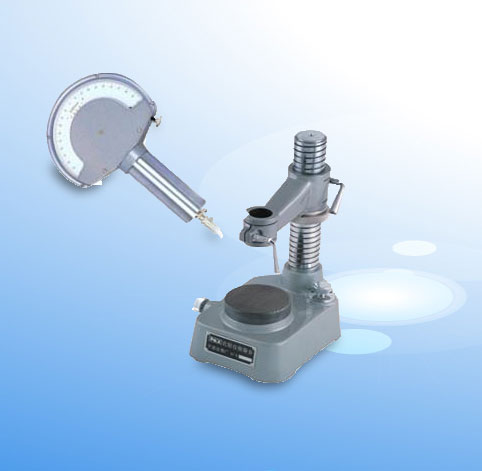

机械比较仪适用于测量工件的几何尺寸和形位偏差,特别是检定工件的跳动量,并可用比较法测量长度。比较仪仪校验台是机械比较仪用的校验台架,与量块配合使用可测定比较仪的示值变动性等性能指标。
一、机械式比较仪 JSN-1A参数
分度值 |
0.002mm | |
示值范围 |
±0.20mm | |
示值误差 |
在±30分度内≤±0.001 在±30分度外≤±0.002 | |
示值变动性 |
≤0.3分度 | |
测力 |
≤2N | |
夹持直径 |
Ø28h7 | |
比较校验台 |
工作台直径 |
80mm |
工作台有效行程 |
4mm | |
微调变化量 |
0.25mm/转 | |
夹持直径 |
28mm | |
*大外形尺寸 |
242*147*336mm |
