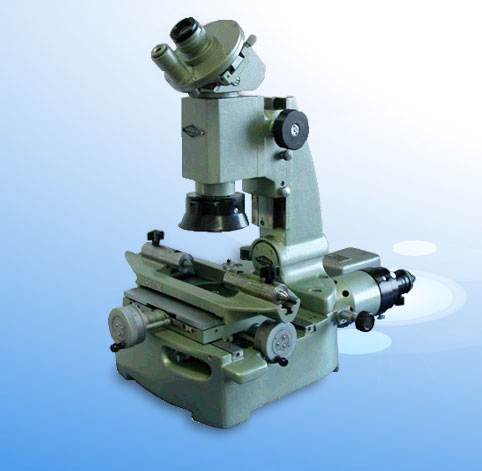

型号：小型工具显微镜 JGX-1
JGX-1型小型工具显微镜是以影像法为测量原理的具有繁用性的精密光学计量仪器之一。测量范围广、精确可靠、操作方便。因而特别适用于精密机械制造与工具制造工业。
一、小型工具显微镜 JGX-1参数
|
类 型 |
JGX-1 |
|
|
分 度 值 |
测微鼓轮的分度值：0.01mm |
|
|
测角目镜中的角度分度值：1’ |
||
|
轮廓目镜中的角度分度值：10’ |
||
|
立杆倾斜度尺的分度值：1° |
||
|
测 量 范 围 |
纵向行程 |
应用测微螺杆：0-25mm |
|
应用测微螺杆及量块：0-50mm |
||
|
横向行程 |
应用测微螺杆：0-25mm |
|
|
测角目镜角度分度范围：0-360° |
||
|
显微镜立柱侧向倾斜范围：≈±12° |
||
|
显微镜悬臂伸出长度 |
≈83mm |
|
|
工作台和物镜之间距离 |
最大130mm |
|
|
顶针架所允许的工件长度 |
不大于ф25的工件：最长220mm |
|
|
不大于ф55的工件：最长100mm |
||
|
外 形 尺 寸 |
宽*长：350mm*600mm |
|
|
无投影设备时之高：530mm |
||
|
有投影设备时之高：730mm |
||
|
重 量 |
仪器重量：20KG |
|
|
投影设备重量：5.5KG |
||
