---
---
---(点击查看产品报价)
本文标题："金相试样切割机供应厂商地址-试样截取的注意事项"
新闻来源：未知 发布时间：2013-12-31 14:28:05 本站主页地址：http://www.jiance17.com
金相试样切割机供应厂商地址-试样截取的注意事项
试样截取时应注意事项
1)防止试样在截取过程中出现过热，以免试样组织因受热而发生变化。
特别是用火焰切割或电弧切割引起局部熔融时，应将熔融部分及附近
出现的过热部分完全去除。用金相试样切割机或普通砂轮片切割机切割
时均应用水充分冷却，使最终获得不受温度影响的理想试样。
2)无论采用何种切割方法，都会在试样的切割面形成程度
不同的变形层，这一变形层会对金相组织产生影响，因此在切取
时应力求将变形层减至最小。如用金相试样切割机切取时，对砂
轮切割片的厚度、粒度以及切割速度均应选取和控制。
3)截取样品时应注意保护试样的特殊表面:如热处理表面
强化层、化学热处理渗层、热喷涂层及镀层、氧化脱碳层、裂纹
区以及废品或失效零件上的损坏特征，不允许因截取而损伤。
4)对试样的切割位置、形状、大小、磨面选择确定后，在试
样上打上标记并作好准确记录。

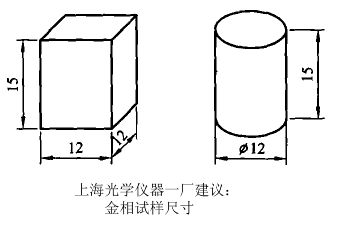

5)推荐取样尺寸。推荐取样尺寸见图
GB/T 13298 - 91 金相显微组织检验方法中，推荐试样尺寸以磨面面积
小于400mm2 高度15一20 mm2为宜。
图片:31-1
所有资料用于交流学习之用，如有版权问题请联系，禁止复制,转载注明地址
上海光学仪器一厂-专业显微镜制造商 提供最合理的显微镜价格
合作站点：http://www.sgaaa.com/显微镜百科
