本文标题："红外线光谱仪的结构图示！和原理简介！"
新闻来源：未知 发布时间：2012-10-6 13:48:56 本站主页地址：http://www.jiance17.com

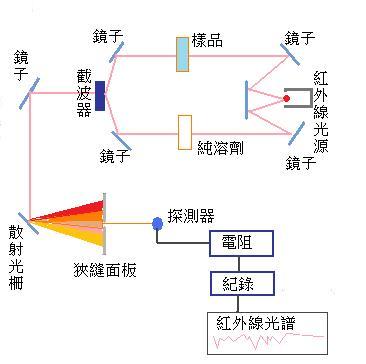

1. 红外线光谱仪的结构如下：
2. 红外线辐射从右边的源头发射出来，发射源由加热的陶瓷棒组成。
3. 从源头发射的红外线光，被切成二束光线，由镜子反射。其中一束光线穿过一个溶液箱，里面有溶解掉的样本(通常把物质溶解在CH2Cl2)，另一束光线穿过纯溶剂箱(不含任何样品物质)。
4. 然后，这二个光束打向“截波器chopper”，这个装置先传递其中一个光束，然后再传递另一束光线。
5. 截波器的光束，接着被引导到散射光栅，在这里单一光束分裂成它的组成波长。
6. 光栅转动，把从样品而来的光谱导向有一条窄缝的面板，并且打到探测器上面；探测器，是由一小圈电线做成的东西，遇到辐射就会加热，并且使电阻增加。因此，探测器的电阻会随着打向它的辐射强度改变。
7. 活动式“截波器”，会从样本箱和标準本箱而来的光束，轮流打向探测器。电子迴路的功能就是用来比对这些讯号。
注：样本：溶解未知化合物的溶液。标準本：纯溶剂。
8. 溶剂的吸收波，在样本箱或标準本箱都是一样的，这样就能够透过比对把溶剂造成的效果减掉，使得纪录器只接收纪录从样本而来的讯号
出自：加百列的部落
